Un sistema robótico de soldadura con riel de tierra de 7 ejes integra un séptimo eje motorizado (un riel de tierra lineal de alta precisión) debajo de un brazo robótico articulado estándar de 6 ejes. Al extender el radio de operación de los convencionales 2-3 metros a más de 10-30 metros, resuelve los problemas de separación de secciones e inconsistencia de calidad típicos de la soldadura manual y robótica estándar en piezas de trabajo extralargas (por ejemplo, vigas de acero estructural, plumas de grúa y bastidores de vagones). Adecuado para componentes de acero con acceso superior o lateral abierto en la posición de soldadura, con un espesor de placa en un lado de 6 mm a 30 mm. Con sincronización multiestación y movimiento multieje de alta precisión, este sistema aumenta la eficiencia de soldadura entre un 50 % y un 80 %, sirviendo como un activo central de alto retorno de la inversión para la automatización de la fabricación pesada.

1. ¿Qué es un robot de soldadura de rieles terrestres de 7 ejes?

En la automatización industrial moderna, los robots de soldadura articulados estándar de 6 ejes ofrecen una gran maniobrabilidad, pero su área de trabajo está estrictamente limitada por el alcance del brazo (normalmente entre 1,4 m y 3,1 m). Al fabricar componentes pesados, sobredimensionados o alargados, un solo robot de 6 ejes no puede cubrir toda la trayectoria de soldadura en una sola operación.

El sistema robótico de soldadura sobre rieles terrestres de 7 ejes (también conocido como sistema de rieles lineales de 7 ejes montado en el suelo) supera esta limitación de alcance. Consta de cuatro módulos integrados:

Brazo robótico articulado de 6 ejes: Permite la orientación de la antorcha, el ajuste de costuras complejas y el control preciso de la microtrayectoria.

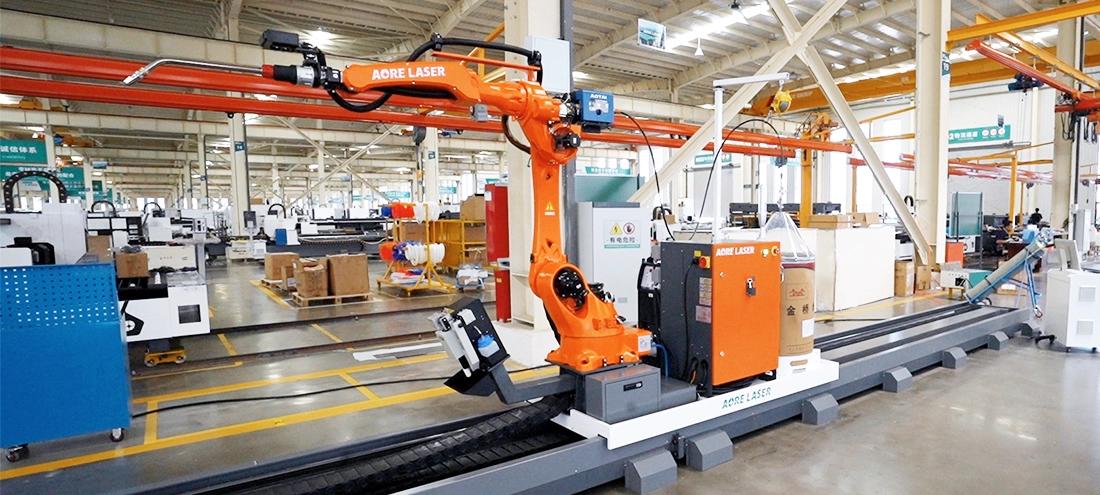

Séptimo eje terrestre (sistema de rieles lineales): Sirve como base móvil para el robot. Construido con una bancada de acero soldado de alta rigidez, rieles guía lineales de precisión y un sistema de transmisión de cremallera y piñón de alta resistencia, permite desplazamientos de gran amplitud a lo largo del eje X.

Paquete de soldadura y ejecución: Integra una fuente de alimentación de soldadura de alto rendimiento (MIG/MAG, TIG o láser/híbrida), una estación automatizada de limpieza de antorcha y corte de alambre, y una antorcha refrigerada por agua.

Controlador maestro central: Admite la importación de modelos CAD 3D y la programación fuera de línea (OLP). El controlador genera automáticamente trayectorias de herramientas, extrae cordones de soldadura y ajusta los parámetros del proceso con un solo clic. El seguimiento del arco en tiempo real garantiza la uniformidad de la soldadura y permite una gestión flexible por parte del operador.

2. Tres ventajas principales de los robots de soldadura de 7 ejes

2.1. Expansión de longitud ilimitada y soldaduras largas sin costuras

Los métodos tradicionales para piezas de más de 10 metros de longitud dependen del reposicionamiento manual o de múltiples robots fijos, lo que provoca defectos de soldadura como interrupciones del arco, inclusiones de escoria y falta de fusión en las uniones. Una máquina de soldadura de 7 ejes ofrece longitudes de vía personalizables para adaptarse a las dimensiones de la instalación, lo que permite realizar soldaduras continuas en una sola pasada en estructuras de gran tamaño.

2.2. Flujo de trabajo paralelo en múltiples estaciones (un operador para múltiples zonas de trabajo)

Para maximizar la utilización del equipo, el sistema admite varias piezas de trabajo simultáneamente en una sola configuración, generando trayectorias de soldadura al instante para un procesamiento ininterrumpido:

Asignación secuencial de estaciones: Divide la longitud lineal de la vía en 2 a 4 zonas de trabajo independientes (Estación A, Estación B, Estación C).

Eficiencia paralela: Mientras el robot suelda automáticamente en la estación A, el operario carga, alinea y sujeta el siguiente componente en la estación B.

Cero tiempo de inactividad de la máquina: Elimina el tiempo de espera inactivo durante la carga y descarga manual, elevando la Eficiencia General del Equipo (OEE) a más del 85 %.

2.3. Seguimiento adaptativo de alta precisión y coincidencia de procesos automatizada

Adaptabilidad a las tolerancias de ajuste: El seguimiento de precisión admite tolerancias de ensamblaje de hasta ±25 mm. Los múltiples modos de escaneo se adaptan a diversas geometrías de unión (a tope, solape, filete, etc.).

Velocidad de desplazamiento: 40 m/min

Repetibilidad: Dentro de ±0,05 mm a ±0,1 mm.

3. ¿Qué tal los robots de soldadura láser Aore ?

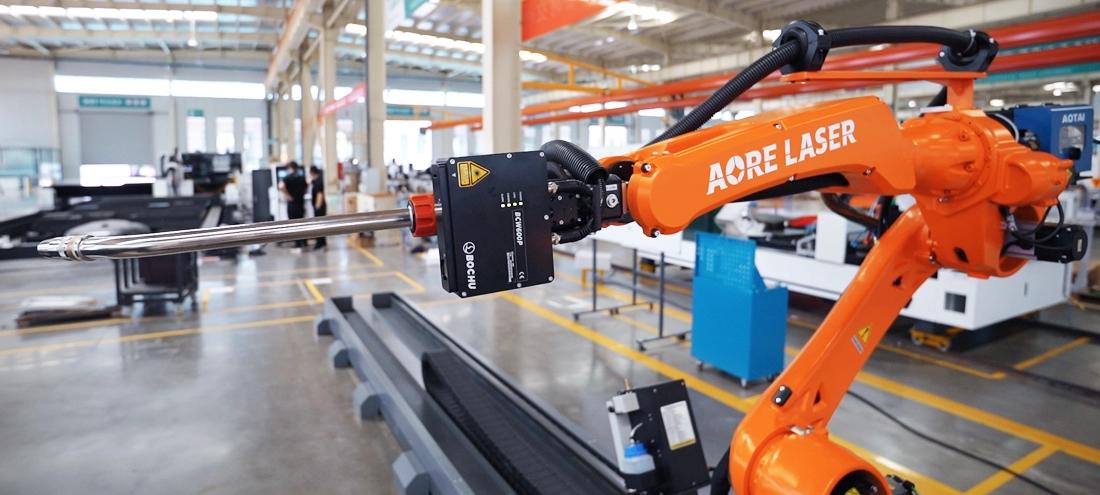

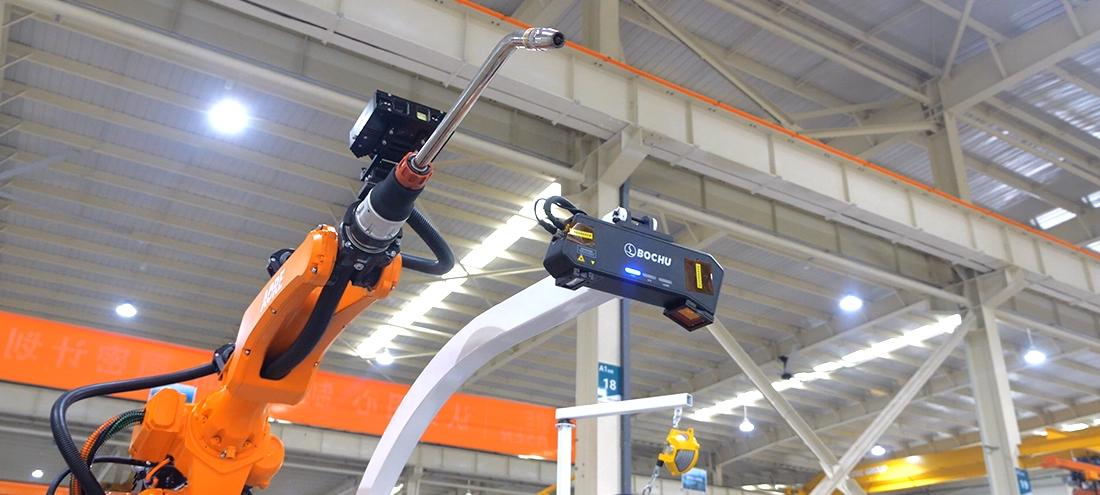

La estación de trabajo inteligente Aore Laser A-W7 está equipada con el sistema de soldadura sin contacto de Bochu y el buscador de costuras de amplio campo de visión de Bochu. Importa directamente archivos de modelos 3D de Tekla, SOLIDWORKS o UG, ajusta los parámetros del proceso de soldadura, identifica automáticamente la posición precisa de la soldadura y genera el proceso de soldadura optimizado para su ejecución. El eje de desplazamiento tipo riel en el suelo aumenta la adaptabilidad a la longitud de la pieza de trabajo, y el robot puede trabajar en coordinación con el riel para soldar costuras largas en una sola pasada.

Un reductor reforzado con un diseño de alta relación de reducción mejora la precisión del control.

La estructura hueca del eje 4 utiliza cojinetes de contacto angular dobles en lugar de estructuras convencionales, lo que mejora la rigidez del soporte de la articulación.

Los ejes 4 y 6 están equipados con mecanismos específicos de ajuste de la holgura de los engranajes para una mayor precisión en las articulaciones.

Muñeca rediseñada con una estructura en forma de U para una mayor rigidez.

La estructura especial de reducción de ruido en la muñeca garantiza un menor ruido de funcionamiento.

Las características mencionadas mejoran significativamente la estabilidad del movimiento del robot de soldadura de alcance extendido, mientras que la muñeca acortada aumenta la flexibilidad.

4. Preguntas frecuentes (FAQ)

P1: ¿Puede moverse el séptimo eje al mismo tiempo que el brazo robótico está soldando?

R: Sí. El séptimo eje funciona como un servoeje totalmente sincronizado. El controlador maestro ajusta automáticamente las velocidades de desplazamiento para que la antorcha de soldadura mantenga una velocidad y un ángulo constantes con respecto a la junta, incluso mientras se mueve a lo largo del riel.

P2: ¿Cuál es la precisión de posicionamiento típica de los robots de soldadura A-W7?

A: Los robots de soldadura A-W7 de alta calidad, que utilizan accionamientos de cremallera y piñón helicoidales y guías lineales, ofrecen una repetibilidad de ±0,05 mm, lo que cumple plenamente con las estrictas normas de soldadura industrial.

P3: ¿Cómo se compara una máquina de soldadura de rieles de tierra con un pórtico aéreo?

A: Los robots de soldadura de 7 ejes son más fáciles de instalar, cuestan menos y ofrecen una gran estabilidad. Se prefieren los pórticos aéreos cuando el espacio en el suelo es reducido o cuando se necesita acceso sin obstáculos para grúas pesadas.

5. Resumen

Un sistema robótico de soldadura de 7 ejes resuelve las limitaciones de alcance físico de los robots industriales estándar. Al combinar un brazo de 6 ejes con una base lineal de largo recorrido, los fabricantes de estructuras pesadas pueden lograr una calidad de soldadura uniforme, reducir la dependencia de la mano de obra y aumentar significativamente la producción diaria.
