Máquina de corte láser de tuberías frente a métodos de fabricación tradicionales

En el procesamiento tradicional de tuberías, las operaciones se basaban en sierras de cinta para el corte, taladradoras para la perforación y prensas punzonadoras para las uniones de sillín. Este método requería múltiples máquinas, numerosos pasos de proceso y una gran cantidad de herramientas y dispositivos de fijación, lo que resultaba en baja eficiencia y un margen de error humano considerable.

El mercado demandaba con urgencia una solución integral capaz de cortar tubos, perforar, biselar y procesar perfiles complejos en una sola máquina. La máquina de corte láser de tubos se desarrolló para satisfacer esta demanda.

Cuatro tendencias clave en el procesamiento de tubos láser

(1) Corte biselado para preparación de soldadura

Los cabezales de corte láser tradicionales cortan perpendicularmente a la pared del tubo (90°). Los sistemas modernos de alto rendimiento están equipados con cabezales de corte biselado capaces de realizar cortes inclinados de hasta ±45°. Esta función crea biseles en V, Y y K directamente en los extremos del tubo durante la primera pasada de corte, eliminando la necesidad de preparar manualmente los bordes antes de la soldadura robótica o manual.

(2) Tecnología de cola cero

Las máquinas de corte láser de tubos estándar de dos mandriles requieren una distancia mínima entre las mordazas para mantener la estabilidad, dejando un residuo de material sin cortar de entre 100 y 150 mm por tubo. Las cortadoras láser de tubos metálicos avanzadas de tres y cuatro mandriles permiten que estos se muevan de forma independiente y se atraviesen entre sí. El mandril intermedio sujeta el material cerca de la zona de corte, lo que permite al láser procesar toda la longitud del tubo con un desperdicio de material inferior a 30 mm, prácticamente nulo.

(3) Láseres de fibra de alta potencia (12 kW o más) para perfiles estructurales pesados

Si bien las máquinas de corte de tubos por láser de fibra de 2 kW a 6 kW siguen siendo el estándar para tubos delgados o de grosor medio, las máquinas de corte de tuberías por láser de 12 kW o más permiten a los operarios procesar perfiles de acero estructural de alta resistencia.

(4) Sistemas automatizados de carga y descarga

Para funcionar a pleno rendimiento, los láseres de fibra de alta velocidad requieren un sistema automatizado de manipulación de materiales. Los cargadores automáticos pueden contener entre 3 y 5 toneladas de tubería en bruto, midiendo, separando y alimentando cada tubo individualmente a los mandriles sin intervención del operario.

¿Cuánto cuesta una cortadora de tubos láser?

Los precios de las máquinas de corte de tubos por láser de fibra varían considerablemente según la potencia del láser, la capacidad del tubo, el nivel de automatización y si incluyen la función de corte de chapa metálica. Aore Laser es un fabricante profesional de máquinas de corte láser, máquinas de soldadura láser y prensas plegadoras, y puede personalizar las máquinas para satisfacer sus necesidades específicas de procesamiento.

¿Cómo elegir la máquina de corte láser de tubos adecuada para su negocio?

Para seleccionar la máquina de corte láser adecuada para tuberías, es necesario evaluar las necesidades de producción actuales y el crecimiento previsto. Siga este proceso de toma de decisiones en tres pasos para reducir las opciones de especificaciones del equipo.

Pregunta 1: ¿Qué materiales necesita procesar con mayor frecuencia?

El tipo de material determina la elección de la fuente láser, la configuración del gas auxiliar y el sistema de recolección de polvo:

• Acero al carbono (acero dulce): Se recomienda cortarlo utilizando oxígeno como gas auxiliar para el procesamiento de paredes gruesas, o aire/nitrógeno a alta presión para el corte a alta velocidad de paredes delgadas.

• Acero inoxidable: Requiere asistencia de nitrógeno a alta presión para evitar la oxidación de los bordes, lo que garantiza cortes limpios y listos para soldar.

• Aleaciones de aluminio y cobre: Los materiales no ferrosos altamente reflectantes requieren fuentes láser equipadas con módulos de protección contra la reflexión posterior para evitar daños ópticos. Es imprescindible el uso de nitrógeno a alta presión o aire comprimido.

Pregunta 2: ¿Cuáles son las dimensiones máximas de los tubos y los espesores de pared?

La capacidad de la máquina se define por el diámetro exterior máximo (DE), la longitud máxima de la pieza y el espesor de la pared. Adaptar el rango de perfiles a las especificaciones correctas de la máquina evita problemas de potencia o gastos excesivos.

• Tubos de luz estándar (φ10 mm - 120 mm, pared ≤3 mm): Una máquina de 1,5 kW a 3 kW proporciona velocidades de rotación rápidas y alta aceleración.

• Tubos industriales medianos (φ20 mm - 220 mm, espesor de pared 3 mm - 8 mm): Una fuente láser de 3 kW a 6 kW combinada con una bancada de sujeción de alta resistencia equilibra la versatilidad y la velocidad.

• Perfiles estructurales pesados (φ220 mm - 350 mm+, pared >10 mm): Requiere opciones de potencia de 6 kW a 12 kW+, mandriles neumáticos de alta resistencia y rodillos de soporte servo multipunto para evitar que la tubería se combe durante la rotación.

Pregunta 3: ¿Debería elegir una cortadora de tubos láser específica o una máquina combinada para cortar láminas y tubos?

Comprender las ventajas y desventajas operativas entre una máquina dedicada y un sistema combinado es fundamental para el diseño del taller y los objetivos de producción:

Máquina de corte láser de tuberías

• Ventajas: Mayor velocidad de rotación del mandril (hasta 120 RPM), compatibilidad con la automatización completa (cargadores de paquetes), disponibilidad de sistemas de descarga sin cola con mandril de 3/4 y descarga de material ergonómica superior.

• Desventajas: No puede cortar láminas de metal planas.

• Ideal para: Fabricantes de tubos especializados, talleres de estructuras de acero y fabricantes de equipos originales (OEM) de alto volumen.

Máquina de corte láser combinada para láminas y tubos

Una máquina láser plana estándar equipada con un eje de mandril giratorio auxiliar montado lateralmente.

• Ventajas: Procesa tanto láminas planas como tuberías básicas en una sola máquina; reduce la inversión inicial y ahorra espacio en la planta de producción.

• Desventajas: Velocidades de rotación más lentas, carga manual de tuberías, transiciones de configuración más largas entre los modos de lámina y tubo, y mayor desperdicio de material residual.

• Ideal para: Talleres de mecanizado en general donde el procesamiento de tubos representa menos del 20-30% de la carga de trabajo total.

Aplicaciones industriales de las cortadoras de tubos láser

Automoción y transporte

Los fabricantes utilizan cortadoras láser de tubos metálicos para fabricar bastidores de chasis, sistemas de escape, jaulas antivuelco y carcasas de baterías para vehículos eléctricos. Los cortes de precisión garantizan un ajuste perfecto antes de la soldadura robótica.

Estructuras de acero y construcción de edificios

En el caso de cerchas arquitectónicas, puentes peatonales y estructuras comerciales, los láseres tubulares de alta potencia cortan juntas de intersección complejas directamente sobre columnas estructurales y vigas pesadas, reemplazando las lentas operaciones de corte con sierra de cinta y soplete.

Equipos de fitness y muebles metálicos

Los muebles y equipos de gimnasio con metal a la vista requieren cortes estéticos sin rebabas. Los láseres de fibra de alta velocidad cortan ranuras, agujeros y juntas entrelazadas en perfiles redondos y ovalados, lo que permite que los componentes encajen fácilmente antes de soldarlos.

¿Por qué elegir la máquina de corte láser de tubos de Aore?

Aore Laser Technology Co., Ltd. es un fabricante directo de máquinas láser de fibra industriales. Diseñamos, fabricamos y probamos cada máquina en nuestra propia planta de producción en Shandong, China. Al vender directamente, sin intermediarios, le ofrecemos precios de fábrica, un estricto control de calidad y soporte completo del fabricante.

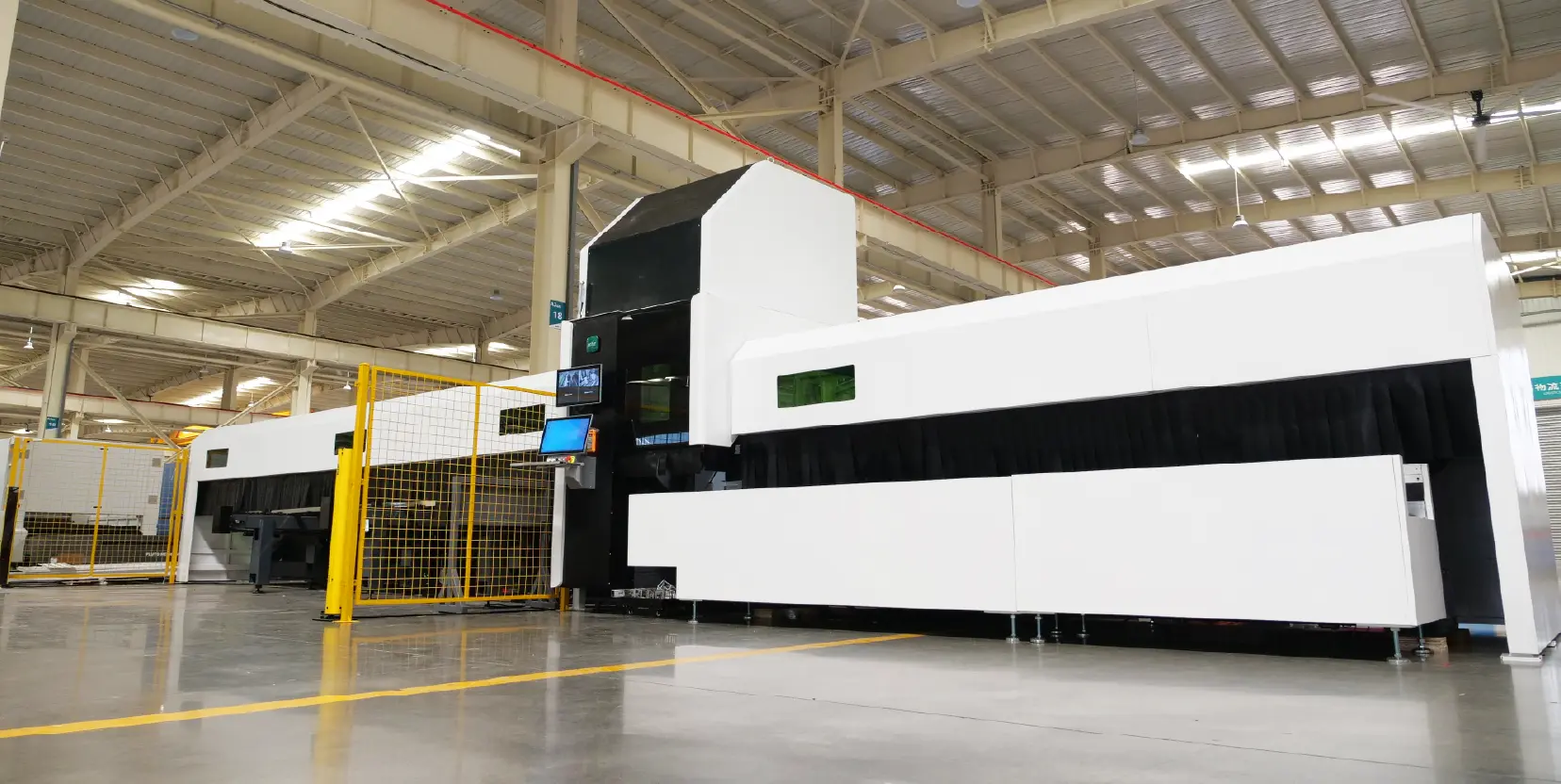

Ventajas de la máquina de corte láser de tuberías con cerramiento completo V36 :

(1) Amplio rango de perfiles y alta capacidad de carga útil

Admite diámetros de tubería desde ⌀15 mm hasta ⌀240 mm con una capacidad de carga de hasta 300 kg por tubo. Corta fácilmente perfiles redondos, cuadrados, de acero en U, angulares y vigas H/I, con un sistema de biselado 3D opcional.

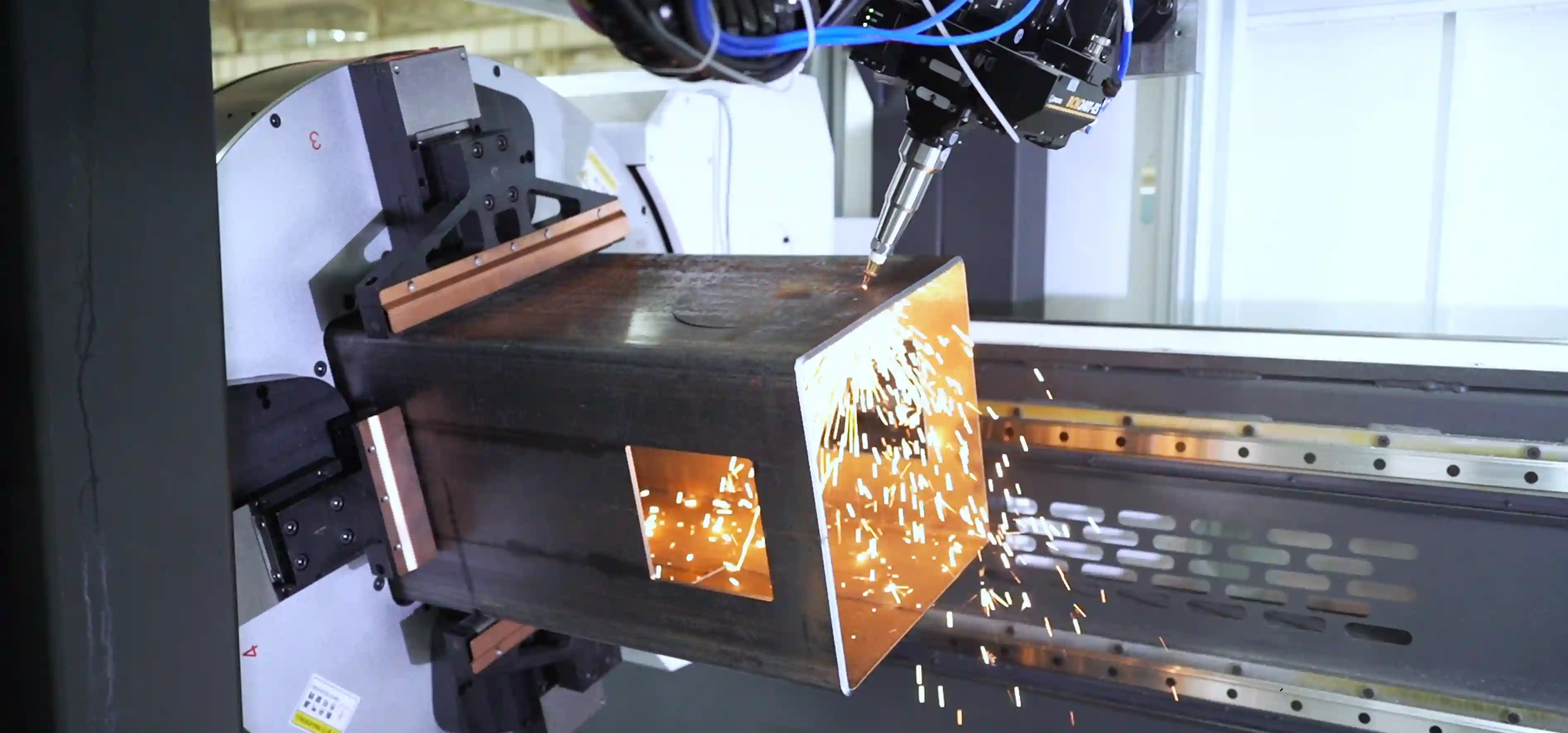

(2) Mandril de alta resistencia y sujeción rígida

Las mordazas de sujeción transversal distribuyen la presión de manera uniforme, manteniendo los tubos centrados para eliminar errores de alineación. Fabricada con una sólida estructura de fundición y un mecanismo de engranajes interno, logra una repetibilidad de ±0,05 mm.

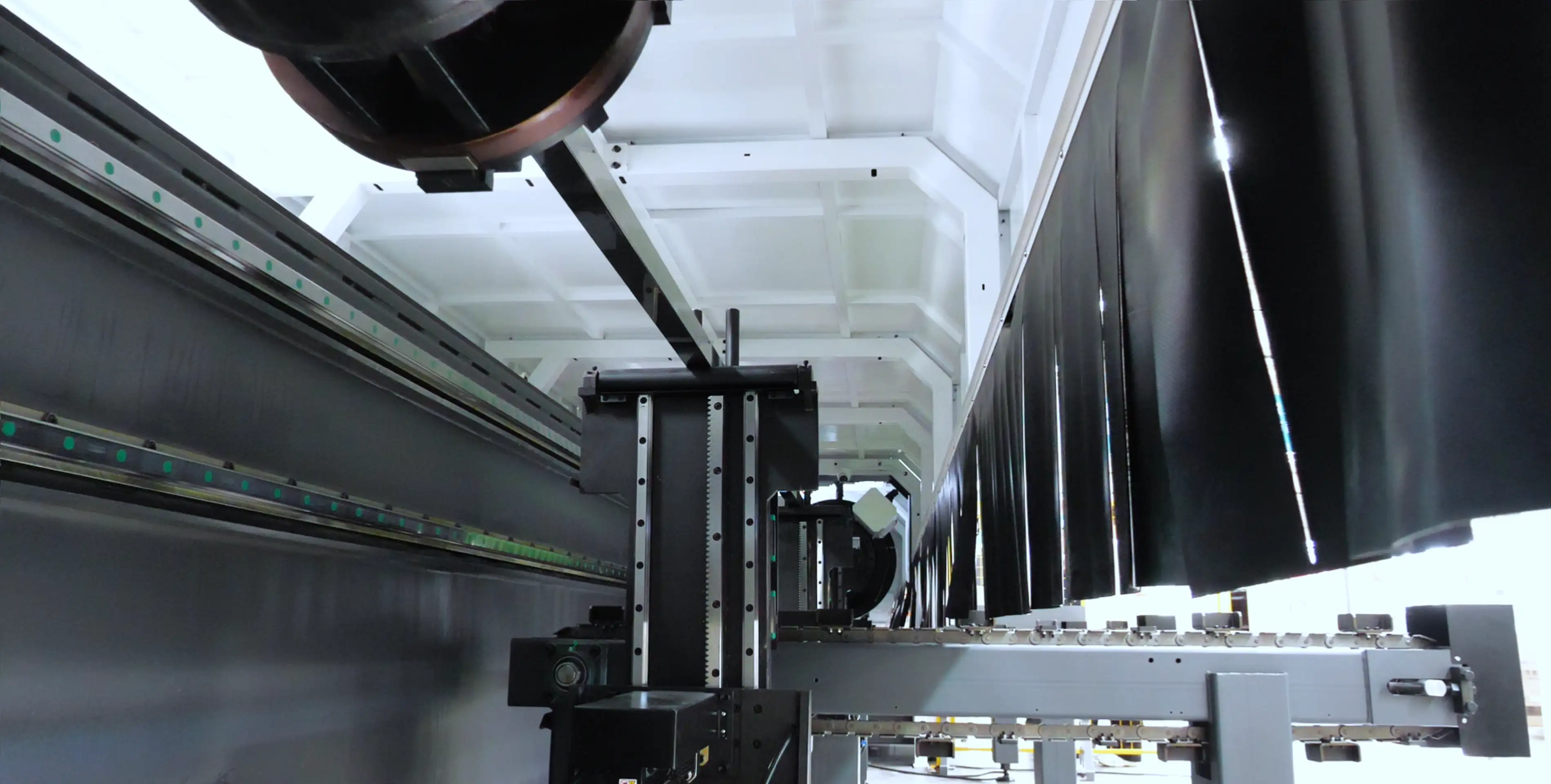

(3) Protección total y entorno limpio conforme a la normativa CE

La zona de corte totalmente cerrada aísla los humos, la escoria y la luz láser. Cuenta con cortinas ignífugas de doble capa, puertas con sistema de bloqueo de seguridad (parada automática al abrirse) y cristal láser OD6+ con certificación CE.

(4) Garantía directa de fábrica y soporte técnico global:

Benefíciese de diagnósticos remotos las 24 horas del día, los 7 días de la semana, asistencia técnica localizada y envío rápido de repuestos, lo que garantiza un alto tiempo de actividad de los equipos y un máximo retorno de la inversión.

Preguntas frecuentes (FAQ)

• P1: ¿Cuál es la principal diferencia entre una cortadora láser de láminas y una máquina de corte láser de tubos?

• Respuesta: Las cortadoras láser de láminas se mueven a lo largo de ejes X/Y bidimensionales para placas planas, mientras que una máquina de corte láser de tubos incorpora ejes rotatorios (mandriles) para sujetar, girar y alimentar tubos tridimensionales, lo que permite cortes complejos como intersecciones transversales, agujeros y biseles a lo largo de paredes cilíndricas.

• P2: ¿Puede una máquina de corte láser de tuberías cortar perfiles de acero en U y ángulos de hierro?

• Respuesta: Sí, las modernas cortadoras láser multifuncionales de tubos metálicos equipadas con software de corte 3D especializado y mandriles adaptativos pueden procesar fácilmente perfiles abiertos como perfiles de acero en U, perfiles angulares, vigas en H y formas personalizadas.

• P3: ¿Cuánta materia prima puede ahorrar la tecnología de residuos cero?

• Respuesta: La tecnología de eliminación de residuos mediante sistemas de 3 o 4 mandriles puede reducir el desperdicio por tubo de 100-300 mm a casi 0 mm, ahorrando hasta un 5%-15% en los costos totales de materia prima anualmente.
